Media i zużycie energii: ontologia dla MŚP
Temat: Ontologia firmy
Model mediów wiąże miejsce, licznik, odczyt, okres, taryfę i fakturę, tak aby zmiana kosztu miała sprawdzalną przyczynę. To autorski, przykładowy model dla MŚP, a nie specyfikacja gotowa do wdrożenia w każdej firmie. Odpowiada na pytanie: Co zwiększa rachunek za media i gdzie warto sprawdzić zużycie? Zawiera 12 encji i 12 nazwanych relacji. Przed użyciem trzeba uzgodnić definicje z właścicielami procesu i sprawdzić je na rzeczywistych rekordach.
Ten tekst należy do katalogu ontologii w filarze Ontologia firmy. Jeśli dopiero zaczynasz, przeczytaj jak odróżnić ontologię od taksonomii i modelu danych.

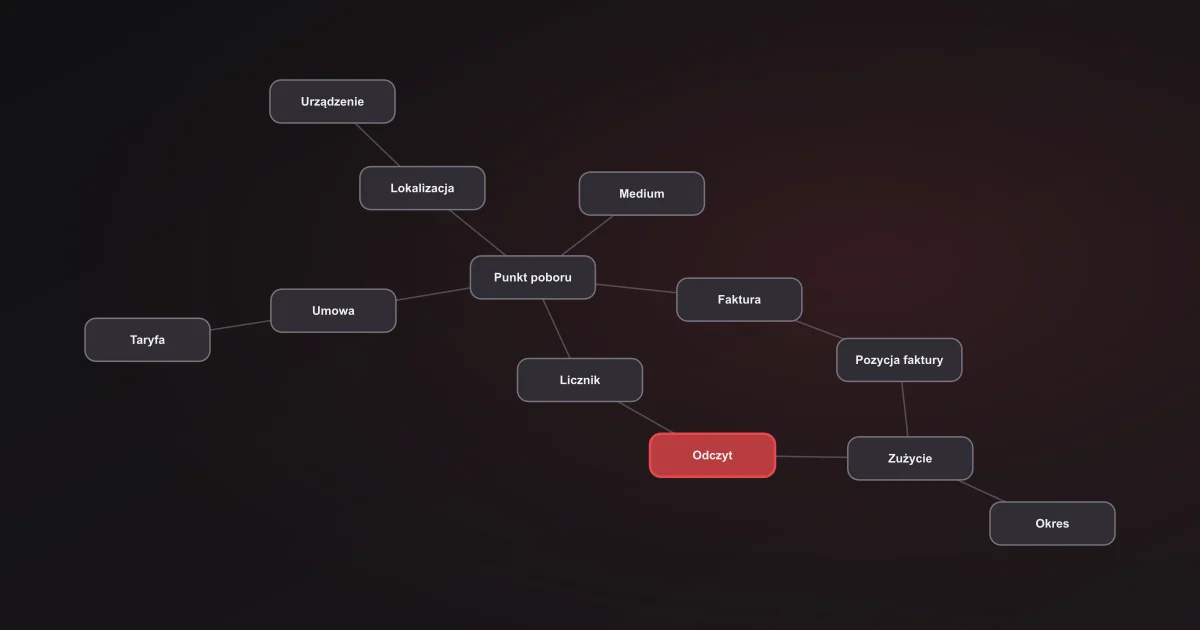

Zobacz model jako graf
Miniatura otwiera pełny graf, w którym można wybrać encję lub relację i odczytać jej znaczenie. Tabele poniżej zawierają tę samą informację w formie tekstowej.
Jaką decyzję pomaga podjąć ten model?
Warsztat płaci za energię więcej niż miesiąc wcześniej. Właściciel podejrzewa nową maszynę, ale w międzyczasie zmieniła się taryfa i okres faktury ma więcej dni. Jeden wykres kwot nie rozstrzygnie, czy wzrosło zużycie, cena, czy oba naraz.
Graf pozwala porównać poprawne okresy, wskazać licznik i taryfę oraz sprawdzić, czy odczyt był rzeczywisty czy szacowany. Granica modelu jest równie ważna jak jego zakres: Nie sumuje odczytów o różnych jednostkach ani nie przypisuje całego kosztu jednemu urządzeniu bez pomiaru lub jawnej metody podziału.
Jakie pojęcia trzeba rozróżnić?
W tabeli każda encja ma własną definicję, klucz identyfikacyjny i przykładowe źródło. Nazwa rekordu w dwóch systemach nie dowodzi jeszcze, że chodzi o ten sam obiekt. Tożsamość trzeba potwierdzić kluczem lub świadomą regułą mapowania; status i prognozę należy datować.
| Encja | Znaczenie w tym modelu | Identyfikator | Przykładowe źródło |
|---|---|---|---|
| Lokalizacja | Budynek lub obszar firmy objęty pomiarem. | kod lokalizacji | rejestr obiektów |
| Punkt poboru | Formalne miejsce dostarczania medium. | identyfikator punktu | umowa z dostawcą |
| Medium | Rodzaj dostarczanej energii lub wody. | kod medium | słownik techniczny |
| Licznik | Urządzenie pomiarowe z okresem instalacji. | numer licznika | rejestr liczników |
| Odczyt | Stan licznika z datą, jednostką i metodą. | identyfikator odczytu | system pomiarowy |
| Okres | Zakres czasu użyty do obliczenia zużycia. | identyfikator okresu | system rozliczeń |
| Zużycie | Różnica porównywalnych odczytów. | identyfikator wyliczenia | system analityczny |
| Taryfa | Zestaw stawek z okresem obowiązywania. | identyfikator taryfy | umowa z dostawcą |
| Umowa | Warunki dostarczania i rozliczania medium. | numer i wersja | repozytorium umów |
| Faktura | Dokument należności za media. | numer faktury | system finansowy |
| Pozycja faktury | Składnik naliczenia z kwotą i okresem. | faktura i numer pozycji | system finansowy |
| Urządzenie | Maszyna wykorzystująca medium w lokalizacji. | numer urządzenia | rejestr majątku |
Odczyt jest stanem licznika w chwili, zużycie różnicą dwóch porównywalnych odczytów po uwzględnieniu mnożnika. Faktura może obejmować więcej niż zużycie: opłaty stałe, dystrybucję i korekty. Taryfa obowiązuje w danym okresie, dlatego nie wolno używać dzisiejszej ceny do oceny starej faktury.
Jak encje łączą się w graf biznesowy?
Krawędź ma kierunek, czasownik i znaczenie. Krotność w tabeli opisuje założenie tego modelu, które trzeba zweryfikować w konkretnej firmie. Gdy powiązanie ma własną kwotę, datę albo dowód, warto zachować je jako osobną encję zamiast ukrywać w atrybucie.
| Od | Relacja | Do | Krotność | Co potwierdza |
|---|---|---|---|---|
| Lokalizacja | ma | Punkt poboru | 1 : 0..n | Wskazuje miejsce mediów. |
| Punkt poboru | dostarcza | Medium | 0..n : 1 | Oddziela jednostki pomiaru. |
| Licznik | mierzy | Punkt poboru | 0..n : 1 | Zachowuje historię wymian. |
| Odczyt | pochodzi z | Licznik | 0..n : 1 | Wskazuje źródło pomiaru. |
| Zużycie | wynika z | Odczyt | 0..n : 2 | Wymaga dwóch porównywalnych stanów. |
| Zużycie | dotyczy | Okres | 0..n : 1 | Ustala czas naliczenia. |
| Punkt poboru | ma | Umowa | 0..n : 0..n | Zachowuje obowiązujące warunki. |
| Umowa | stosuje | Taryfa | 0..n : 1..n | Wskazuje stawki w czasie. |
| Faktura | dotyczy | Punkt poboru | 0..n : 1..n | Wiąże dokument z miejscem. |
| Faktura | zawiera | Pozycja faktury | 1 : 1..n | Rozdziela składniki kosztu. |
| Pozycja faktury | rozlicza | Zużycie | 0..n : 0..1 | Opłata stała może nie mieć pomiaru. |
| Urządzenie | działa w | Lokalizacja | 0..n : 1 | Nie dowodzi udziału w zużyciu. |
Jak przejść po grafie w jednej sprawie?
Licznik L2 w lokalizacji M1 ma odczyty O8 i O9 w kWh. Okres P3 obejmuje obie daty, a taryfa T4 zmienia się w jego środku. Faktura F7 zawiera pozycje zużycia i opłaty stałej. Bez rozdzielenia okresu według taryfy porównanie z poprzednim miesiącem jest mylące.
Nie wiemy jeszcze, czy nowa maszyna spowodowała wzrost, ponieważ nie ma podlicznika ani wiarygodnej metody przypisania zużycia. Puste powiązanie ma pozostać widoczną luką. Model nie powinien dopowiadać relacji tylko dlatego, że rekordy mają podobne nazwy lub bliskie daty.
Jak połączyć dane i nie zgubić kontekstu?
Połącz rejestr liczników, odczyty, umowy taryfowe i faktury po numerze punktu poboru oraz okresie. Jednostkę i mnożnik zapisuj przy każdym pomiarze. Dla każdego mapowania zapisz system źródłowy, lokalny identyfikator, czas aktualizacji i regułę, która połączyła rekordy. Sprzeczne dane powinny trafić do kolejki wyjaśnienia, a nie zostać po cichu nadpisane. Właściciel procesu zatwierdza znaczenie relacji, a właściciel systemu potwierdza sposób jej pobierania.
Alert o anomalii to sygnał do sprawdzenia, nie automatyczny dowód awarii lub nieprawidłowego naliczenia. Dostęp do połączonych danych musi odzwierciedlać cel pracy i uprawnienia. Sam fakt, że graf potrafi przejść między dwiema encjami, nie oznacza, że każda osoba może zobaczyć wszystkie atrybuty po obu stronach.
Jak sprawdzić pierwszy wycinek modelu?
Weź kilka prawdziwych, ale bezpiecznie udostępnionych spraw. Dla każdej ustal oczekiwaną ścieżkę i dokument, który potwierdza każdą krawędź. Na początek wystarczą poniższe próby:
- Odczyt w kWh nie jest sumowany z m³.
- Zmiana licznika zachowuje stan końcowy i początkowy.
- Odczyt szacowany jest oznaczony.
- Zmiana taryfy w połowie okresu nie jest rozliczana jedną ceną.
Jeżeli dwie osoby inaczej interpretują ten sam węzeł lub relację, popraw definicję przed budową interfejsu. Przy niewielkiej liczbie stabilnych powiązań istniejąca baza i widok mogą wystarczyć. Graf pomaga rozmawiać o znaczeniu danych; nie naprawia automatycznie błędów w źródłach.
Co zrobić dalej?
Wybierz jedno pytanie operacyjne z początku tekstu i wskaż osobę, która potwierdzi znaczenie kluczowych pojęć. Następnie sprawdź pięć spraw w systemach źródłowych. Szerszą procedurę opisuje poradnik budowy ontologii firmy. Kolejny model w katalogu: Wypadki i szkody pojazdów.
